一. 開環和閉環控制系統的定義分析
    二. 開環和閉環控制系統的區別及判斷方法
    三. 閉環控制系統的方框結構及與實際系統的對應關系
    四. 閉環控制系統的各部分結構的基本概念的歸納總結
    五. 開閉環, 自動和手動控制系統的總結
    問題研討 1:
    1. 人開電燈的控制方式
    (1) 問提研討: 人打開電燈開關后, 不看電燈是否亮不亮, 這是一種什么控制 ?
    (2) 人打開電燈開關后, 要看電燈是否亮不亮, 如不亮, 要多次開關電燈, 甚至檢修開關, 直到開亮為止, 這是一種什么控制 ?
    2. 人開汽車
    (1) 人手握方向盤開汽車是什么控制方式 ?
    (2) 人兩手離開方向盤去發手機短信, 有拐彎時, 或有情況時手再扶方向盤, 這種開汽車方式是什么控制方式 ?
    問提研討 2:
    (1) 自動控制系統是否一定是閉環控制 ?
    舉例說明之
    (2) 按照控制的總定義, 是否有人參加的控制系統一定是閉環控制系統 ?
    (3) 開環控制系統一定沒有檢測, 反饋回路嗎 ?
    (4) 水箱 ( 游泳池 ) 水位自動控制系統中, 被控對像是水箱 ( 游泳池 ) 嗎 ?
    (5) 現在有些教材中出現“輸出量”的概念 ( 課標中沒有這個概念 ), 它是什么 ? 它等于被控量嗎 ?
    一. 開環和閉環控制系統的定義分析
    例 1.
    飛鏢（圖 4-7 ）是同學們都很熟悉的運動。我們在投擲飛鏢時，首先會在腦子里確定一個希望射中的目標，然后再根據場地的情況及自己的經驗，控制手臂的投擲動作，將飛鏢擲出。顯然，在飛鏢擲出后，飛鏢的飛行就不可控制了，能否命中目標，取決于飛鏢在投擲時的初始狀態，即投擲者的投擲水平。
    實際上，如果我們希望某一事物按照自己的意愿發展，就要對其進行干預，這種根據自己的目的，通過一定的手段使事物沿著某一確定的方向發展，就形成了控制。
    二. 開環和閉環控制系統的區別及判斷方法
    (一) 開、閉環控制的定義
能將控制的結果反饋回來與希望值進行比較，并根據它們的誤差及時調整控制的系統，稱為閉環控制系統。而不是將控制的結果反饋回來影響控制作用的系統，稱為開環控制系統。系統中將控制的結果反饋回來的部分，稱為反饋環節。閉環控制系統都有反饋環節，所以有時又稱閉環控制系統為反饋控制系統。反饋環節是閉環控制系統的重要特征。

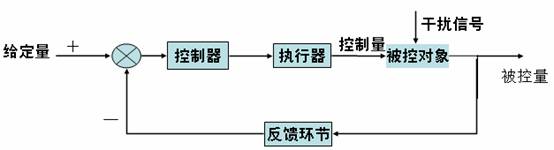

    (二) 原課標中閉環控制系統的結構工作原理及理解中存在的問題

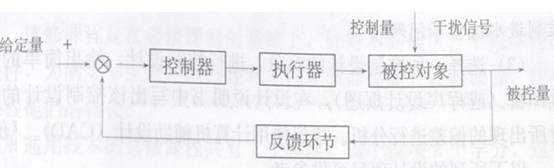

    原理圖：


    問題
    給定量可以上負下正嗎？
    下方箭頭代表什么量？
    代表什么？
    被控量箭頭指向何方？
    輸出量是什么？

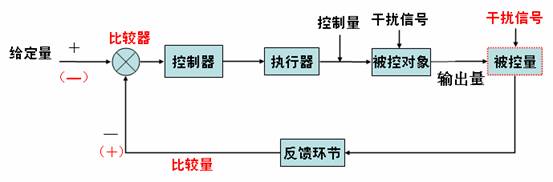

    (三) 閉環控制系統結構概念的補充理解

    （注：被控量不是一個結構實體，所以不能用實線方框，圖中虛線的改動只是一種理解方法，原圖并無錯誤）
開環和閉環控制系統的區別及判斷方法：
    案例一：騎自行車
    案例二：駕駛汽車
    案例三：空調系統和冰箱系統
    一個有爭議的案例分析 —— 人投飛鏢是否是閉環控制：

    控制過程分析
    第一次投飛鏢偏左
    第二次投飛鏢偏右
    第三次經過校正后飛鏢命中靶心
    結論：有檢測，有反饋，有控制校正，最后飛鏢命中靶心。這個控制過程是否閉環控制？
    現在我們來討論一個有爭議的案例。圖中顯示的是一個人，手中拿著飛鏢，對著靶心投飛鏢。投飛鏢的過程當中，假定第一次投的飛鏢偏左，投到左邊去了，第二次偏右，第三次命中目標。有的人認為這三次是經過調整校正過程，有檢測有反饋有校正，最后命中靶心，把這三個過程合起來作為一個系統就構成了閉環控制系統。現在全國分兩大結論，一類結論認為這三次投飛鏢是閉環控制過程，而另一類結論認為這個不是閉環控制系統，還是開環控制系統。這個爭論就比較大了。那么咱們怎么判定誰的說法是正確的呢？我們怎么討論、檢查或者判斷一個控制系統是閉環還是開環呢？這是要我們來討論一下課標和教材中的一些結論。就是第三個，課標和部分教材中關于閉環控制系統關于抗干擾作用的論述。
    (三)課標和部分教材中關于閉環控制系統抗干擾作用的論述
    1. 課標中關于閉環控制系統抗干擾作用
    （四）控制與設計
    1 ．內容標準
    （ 1 ）理解控制的含義及其在生產和生活中的應用。
    例　事物的發展有多種可能性，人們根據自己的目的，通過一定的手段使事物沿著某一確定的方向發展，就形成了控制。
    （ 2 ）分析典型的案例，了解手動控制、自動控制，熟悉簡單的開環控制系統和閉環控制系統的基本組成和簡單的工作過程。
    例１　控制設計是對系統的信息流程、反饋機制進行分析和設計，使系統的運行達到最佳狀態。
    例２　開關控制燈的亮與滅（手動、開環控制）。
    例３　電冰箱冷藏室溫度的控制（自動，閉環控制）。
    （ 3 ）能畫出一個簡單的閉環控制系統的方框圖，理解其中的控制器、執行器等環節的作用，熟悉反饋環節的作用

    例　畫出家用空調控制系統的方框圖。
    （ 4 ）能結合案例找出影響簡單控制系統運行的主要干擾因素，并作分析。
    2. 部分教材中關于閉環控制系統抗干擾功能的論述
    ? [**] 教材中有關論述：“閉環控制系統能不斷地修正控制效果，以減少被控量和基準量之間的誤差”。
    ? B 教材中有關論述：“不論什么原因使被控量偏離期望值而出現偏差時，必定會產生一個相應的控制作用，去減少或和消除這個偏差，使被控量與希望值趨于一致”。
    ? C 教材中有關論述：“不論何種原因造成系統的輸出量偏離給定量，閉環控制系統都會產生控制作用，來減少這一偏差”。 ( 注：此處的輸出量應改為被控量才正確 !)
    結論：
    ? 閉環控制系統一定有抗干擾性能。
    ? 無抗干擾性能的系統不是閉環控制系統。
    ? 抗干功能的能力和速度取決于閉環控制系統的結構和性能。
    (四) 閉環控制系統的三個基本條件
    1. 被控對象在控制過程中應是同一個對象。
    2. 控制時系統不能中斷，應進行實時控制。
    3. 應能檢測被控量的誤差，并及時減少誤差。
    (五) 判斷一個系統是否閉環控制的兩種方法
    1. 檢測能否抗干擾的方法 ( 干擾法 )
    （ 1 ）干擾被控量（空調）
    （ 2 ）干擾被控對象及比較器（人騎自行車）
    （ 3 ）人多次投飛鏢的狀態分析 —— 不能抗干擾
    2. 檢查能否跟蹤基準量（跟蹤法）
    （ 1 ）人為改變基準量，如果被控對象能及時受到控制，改變工作狀態，使被控量和基準量始終保持相同或相接近，則該系統為閉環控制系統。
    （ 2 ）如果被控對象不能受到控制而改變工作狀態，使被控量（注意：不是輸出量）及時跟蹤基準量，則該系統不是閉環控制系統。
    注意：判斷一個系統是否閉環控制的兩種方法是等價的 !
    (六) 案例分析
    （ 1 ）空調系統跟蹤基準量的變化 —— 人為設定溫度的變化
    （ 2 ）人騎自行車跟蹤基準量的變化 —— 道路彎曲
    （ 3 ）投飛鏢不能跟蹤基準量的變化 —— 飛鏢投出后，飛鏢靶移動時無法跟蹤
    (七) 知識拓展 —— 閉環控制系統的兩種類型
    1. 兩個狀態的控制（低精確度）
    2. 無窮個狀態的連續控制（高精確度）
    案例分析：
    ? 非變頻式空調（兩個狀態）
    ? 變頻式空調（連續無窮個狀態）
    ? 茶壺倒水到茶杯（連續無窮個狀態）
    ? 人吃飯夾菜到嘴中（連續無窮個狀態）
    ? 精密制導導彈，飛船系統等工作過程（連續無窮個狀態）。
    三. 閉環控制系統的方框結構及與實際系統的對應關系
    (一) 下面 3 個閉環控制系統的表述是否正確 ?

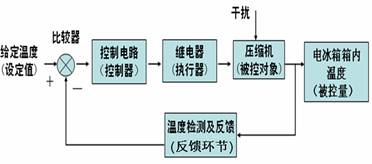

    (1) 一個電冰箱閉環控制系統
    (2) 一個恒溫加熱爐閉環控制系統
    (3) 一個恒定水位水箱閉環控制系統
    (1) 一個電冰箱閉環控制系統的方框圖表述是否正確 ?

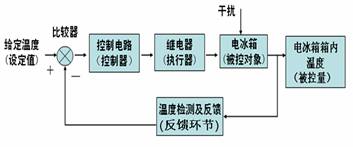

    有錯誤的電冰箱閉環自動控制系統

    正確的電冰箱閉環自動控制系統
    (2) 一個恒溫加熱爐閉環控制系統的方框圖表述是否正確 ?

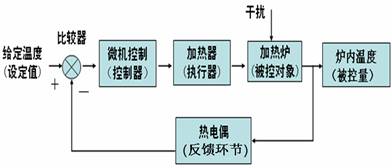

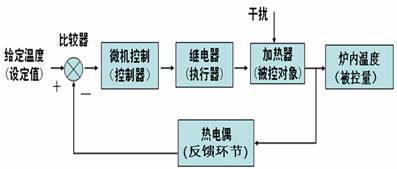

    有錯誤的恒溫加熱爐閉環自動控制系統

    正確的恒溫加熱爐閉環自動控制系統
    (3) 一個恒定水位水箱閉環控制系統的方框圖表述是否正確 ?

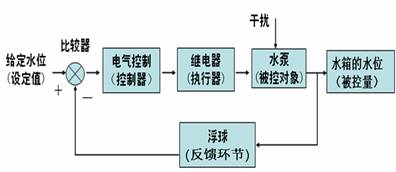

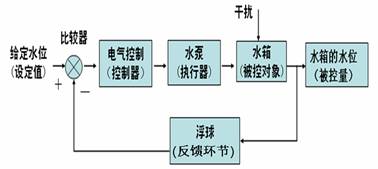

    錯誤的水箱閉環自動控制系統

    正確的水箱閉環自動控制系統
    (二) 錯誤的要點分析
    1. 邏輯錯誤, 把系統整體又作為系統的其中一部分 ( 如冰箱, 恒溫箱 ) 。
    2. 把控制過程中物理量沒有變化的物體作為被控對象 ( 如水箱, 游泳池 ) 。
    3. 圖中的被控對象, 沒有輸出量輸出, 而且被控量在被控對象里面
    (三) 輸出量是什么, 它等于被控量嗎 ?
    輸出量是指由被控對象輸出的量
    (1) 在部分控制系統中, 輸出量等于被控量
    例：在開關電燈 ( 被控對象 ) 控制 ( 開環 ) 系統中，輸出量是亮度，被控量是亮度。

    在人騎自行車控制 ( 閉環 ) 系統中，輸出量是前輪方向，被控量是前輪方向。

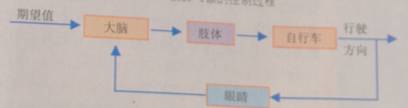

    圖 4-21 騎自行車的控制過程
    圖 4-22 閉合的信號回路
    注意：圖 4-22 僅僅是圖 4-21 的方框圖, 它的輸出量等于被控量。圖 4-22 用于冰箱, 空調系統中是不正確的 !
    (2) 在另一部分控制系統中, 輸出量不等于被控量。
    例：在空調中, 輸出量是冷空氣流量 ( 熱容量 ) ，被控量是室內空氣溫度，自來水塔中, 輸出量是水的流量，被控量是塔中水位的高度。
    四. 閉環控制系統的各部分結構的基本概念的歸納總結
    (1) 給定量：控制者給定的基準值, 又叫希望值。
    (2) 比較量：由被控量送來的樣品，用來和給定量作比較，比較量和給定量一定是同一量綱。
    (3) 比較器：將給定量與比較量進行比較，得到差值，并轉換成另一種量（可能是另一種量綱）送到控制器。
    (4) 控制器：將比較器輸出的量進行放大處理，然后將控制的控制量（或指令）送到執行器, 控制器輸出的還不是強信號召力。
    (5) 執行器：把控制器輸出的控制量（或指令）轉換成物理量，該量可以是力，電流，電壓，功等不同量綱的物理量，用來直接控制推動被控對象。
    (6) 被控對象：控制者實施控制的物體，被控制時一定會改變它的狀態，如改變它的方向，角度，速度，高度，溫度，等等 ; 被控對象的另一個特征是 : 它的輸出量的積累迭加, 并直接造成, 導至被控量的改變。
    (7) 輸出量：由被控對象輸出, 它的輸出積累迭加, 并直接造成, 導致被控量的改變。
    該量可能與被控量同一個量綱，例如自行車閉環控制系統中，被控的自行車的車頭角度與道路的方向量綱相同。被控對象的輸出量也可能與被控量不是同一個量綱，例如自來水塔閉環控制系統中，被控對象的輸出量是水的流量（立方米秒），而被控量是水塔中水位的高度（米）。
    (8) 被控量：控制者最終的控制目標量，它與給定量是同一個量綱。
    (9) 反饋環節：它包括檢測器 ( 包括轉換器 ) 和傳輸器（回路），它將被控量的樣品檢測, 轉換后，輸送到比較器。
    五. 開閉環, 自動和手動控制系統的總結
    (一) 事例
    自動：開環，例如，定時澆水控制系統
    閉環，例如，濕度自動保持澆水系統
    手動：開環，例如，人投飛鏢, 投籃球
    閉環，例如，人騎自行車, 開汽車
    (二) 調節電燈亮度三種控制方式
    (1) 簡單的開關燈控制 ( 開環控制系統 )
    (2) 可控硅控制亮度, 斷續多次反復調節, 每次調完后, 手都松開電位器控制旋鈕, 直調節到亮度合適為止 ( 開環控制系統 )
    (3) 可控硅控制亮度, 手不松開電位器控制旋鈕, 連續多次反復調節, 直調節到亮度合適為止 ( 閉環控制系統 )
