本作品是“第二屆廣州市通用技術作品展”入圍作品

    【作品名稱】無水式節能坐便器

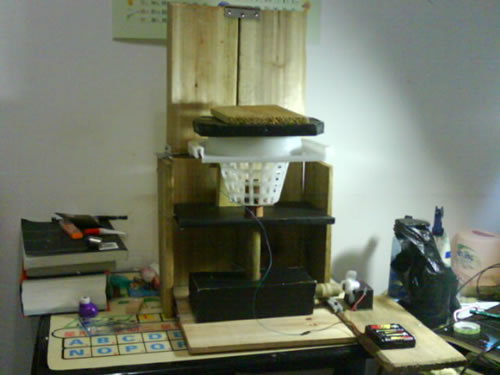

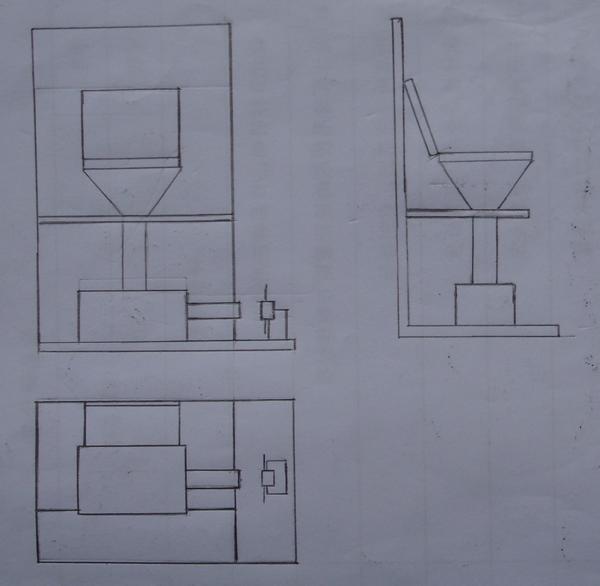

    【作品照片和設計圖】

    【設計說明】
    該作品是采用木板、塑料、卡紙、鐵釘、螺絲等材料，約以1：8的比例制作而成。作品由廁蓋、廁圈、廁兜（呈“（）”狀，中間向外突出，內部采用黑色陶瓷材料）、管道、儲糞池、抽風機、氣閥門等組成，坐便器連接直管道，直接接到儲糞池。從儲糞池側面上方連接一直管道，并于管道處放置一臺抽風機，將臭氣抽走。從而達到省水的效果。
    此外，在廁圈處安裝一個壓力開關裝置。當廁蓋打開時，開關打開，從而使電路連通，抽風機開始工作，氣閥門打開；當廁蓋關閉時，由于壓力的作用，使得壓力開關閉合，電路斷開，抽風機停止工作，氣閥門關閉。從而達到節電的效果。
    【作品使用說明書】
    只需按照正常程序使用即可。
    另外，為了避免有臭氣遺留的情況發生，可在使用之前先打開廁蓋，待其抽風機工作后再使用；使用完畢，可先讓廁蓋繼續打開，待整理著裝后再關上。
    【投資估算】
    木料及其部分加工：30元
    釘子、螺絲及卡紙：6元
    壓力開關：4元
    連接鐵片：20元
    電池盒及電池：4元
    總計：64元
    【指導教師點評】
    很有創意的設計，有一定的技術含量，設計合理，而且具有很高的實用性，在一定程度上達到了節能減排的作用。

（設計者：華南師范大學附屬中學 陽映琪）
